超聲波水下測距傳感器可內嵌于開放式電磁流量計中，電磁原理測量水的流速，超聲波水下測距原理測量水的深度。
客戶提出對產品的技術參數要求如下：
技術參數 | 指標 | 技術參數 | 指標 |
測量范圍 | 20~2000mm | 盲區 | 20mm |
傳感器頻率 | 2MHz | 響應時間 | 2000ms |
波束角度 | 10° | 工作電壓 | 5VDC |
輸出方式 | TTL | 分辨率 | 1mm |
工作溫度 | -15~60℃ | 測量精度 | 1% |
技術參數指標技術參數指標
通過對技術參數的要求進行高度的匹配，我們最終選擇本公司的M33水下測距傳感器。產品盲區20~30mm，量程3000mm，傳感器頻率2MHz，供電：5V，產品輸出TTL，產品測量精度0.5%，殼體材質為：ABS+PC。
產品特點：
1、超聲波水下測距傳感器可內置于產品內部，在水中反向測量水位高度;
2、產品壽命時間長，不易被損壞;
3、超聲波原理測量，精度高，最低可達到0.5%;
4、2MHz換能器盲區小，潛水易測量。

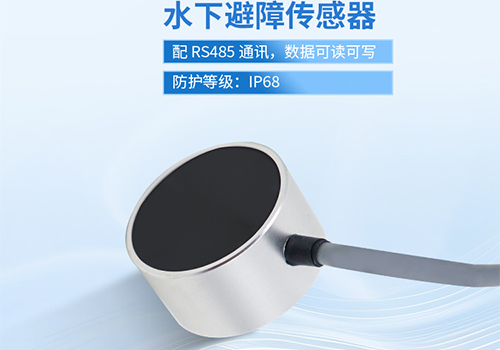

產品外觀圖片(尺寸為33*18mm)：

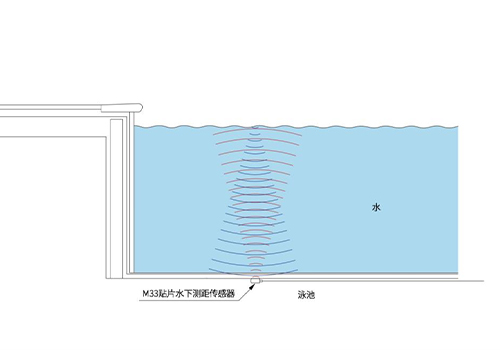

測量原理圖：

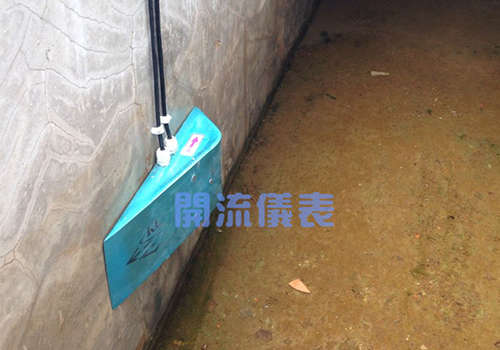

產品運用于電磁流量計中大致如圖：
