項目背景

　　為了對桃江縣桃花江農業灌區用水進行全面了解，為全縣農業水資源和水消耗提供可靠有效的數據，在桃江縣桃花江農業生產區域選擇20個測量點進行流量測量。

　　整套情況

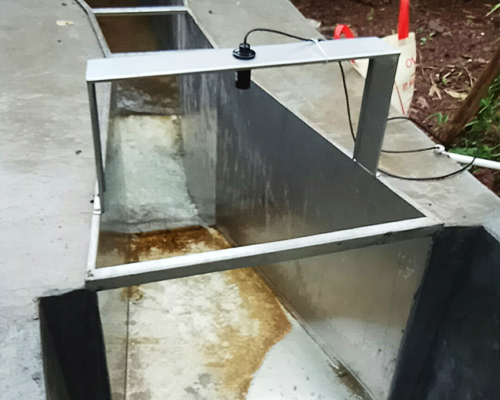

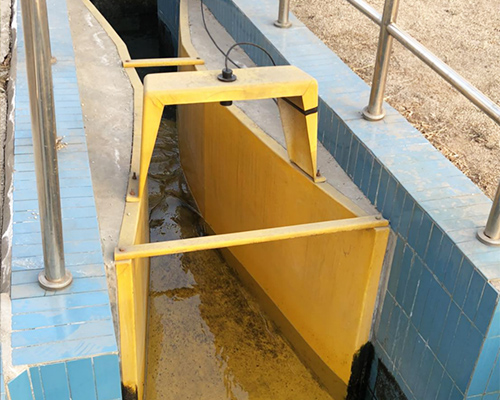

　　在本方案中擬在選擇的20個測量點，安裝巴歇爾槽，通過分體式超聲波明渠流量計配巴歇爾槽來測量渠道流量。

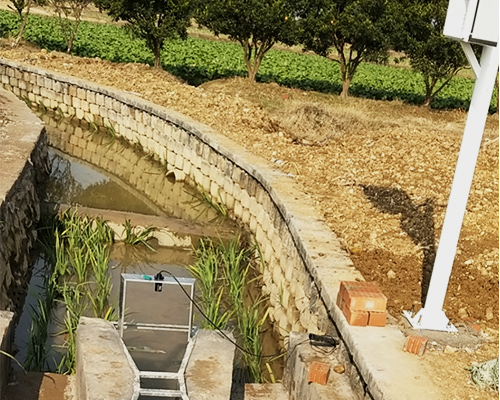

　　太陽能供電系統，全天候測量，由RTU采集數據通過4G網絡把測量數據傳輸?shù)胶笈_。

　　系統設計目標

　　巴歇爾槽明渠流量計監測系統是集測流、太陽能供電、RTU采集無線傳輸、流量數據庫管理的全自動流量測驗系統。

　　管理人員通過互聯網后臺查看整套水位、流量。中心站管理人員可通過互聯網后臺遠程下載數據庫中的整套數據，然后在計算機上分析處理，生成各種報表，徹底擺脫傳統從測流到數據整理手工作業的方式，用現代科技手段實現遠程，實時監測，計算機整理。

　　根據現場的渠道類型和流量大小采用的巴歇爾槽明渠流量計監測系統中使用的超聲波明渠流量計適用于分別安裝1號和2號巴歇爾槽。

　　本方案系統能夠自動記錄水位、瞬時流量、累計流量等信息。

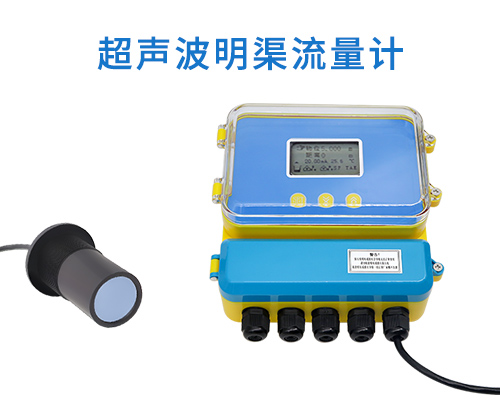

　　本方案中超聲波明渠流量計采用成熟的非接觸式超聲波測距技術，能夠做到日常維護少，無需人工值守，并且不需要標定，測量數據不會因為使用時間變長而發生漂移。
