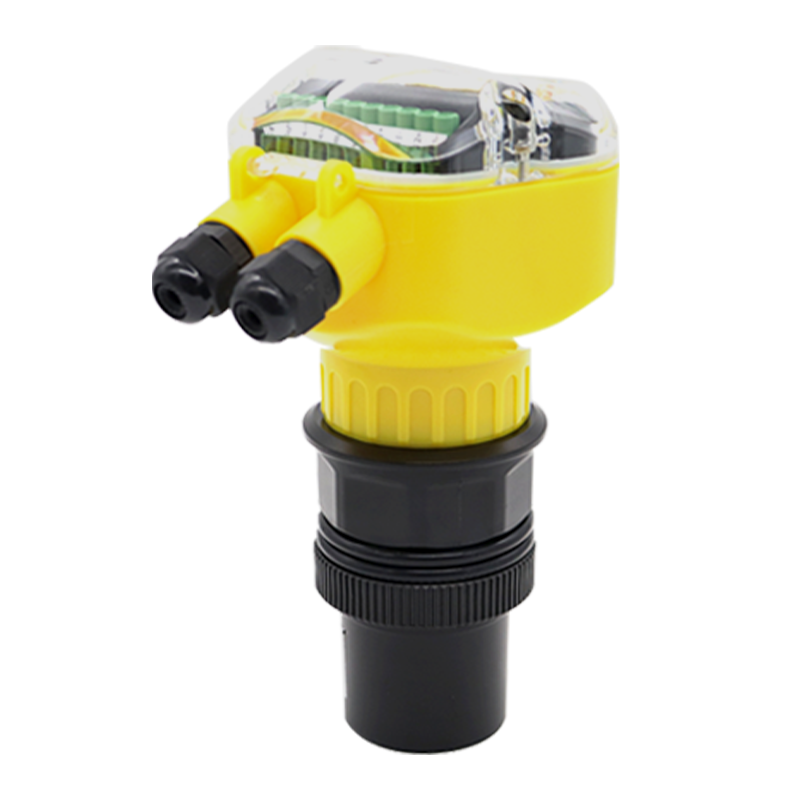

一、產品簡介
超聲波物位計（測量料位，液位），是一種非接觸式、高可靠性、高性價比、易安裝維護的物位測量?jī)x器。它不必接觸介質就能滿足大部分物位測量要求，是我們公司經過多年努力開發，擁有完全自主產權的新一代超聲波物位計

二 、調試
由于儀表現場安裝環境不同的。因此超聲波物位計在工作之前必須知道所需測量的基本情況，比如：測量范圍、零點、滿程和現場工況等等。
因此在測量之前必須對儀表進行設置。具體請參照第一頁的“超聲波物位計菜單簡易設置操作說明”。

其他： 探頭選擇、參數校正、算法選擇這三個項目請不要自行修改。

三、主要技術指標

功能：一體型

量程:  四線制 5m、10m、15m、20m、30m、40m、50m、60m       二線制：5m，10m，15m，20m

測量精度：0.25%-0.5%                                                            顯 示：中文液晶顯示

分辨率：3mm 或0.1%（取大者）

模擬輸出：4 線制4～20mA/750Ω 負載       2 線制4～20mA/250Ω 負載

繼電器輸出：可選配2 組AC 250V/ 8A 或DC   30V/ 5A 狀態可編程

供 電：標配24VDC    可選 220V AC+15% 50Hz

環境溫度：顯示儀表-20～+60℃，探頭-20～+80℃

通 信：可選485，232通信   廠家協議或者M(jìn)ODBUS協議

防護等級：顯示儀表IP65，探頭IP68                                            探頭電纜：無

探頭安裝：根據量程和探頭的選型

產品功耗：

一體式二線制用24V 電源供電，不能帶繼電器。

功耗：最大20mA，上電瞬間最大電流30mA

具體功率如下：24*20mA = 0.48W

 一體式四線制用24V 電源供電，不帶繼電器功耗是80mA，帶一個繼電器是要105mA，2 路繼電器130mA

具體功率如下：

無繼電器是24×80mA=1.9W；1 路繼電器是24×105mA=2.5W；2 路繼電器是24×145mA=3.1W
具體功率如下：

無繼電器是24×100mA=2.4W；

1 路繼電器是24×120mA=2.9W；2 路繼電器是24×145mA=3.5W；
 備注：

本系列超聲波探頭還可以根據客戶需求定制：耐高壓、耐高溫、小口徑、小盲區等特規探頭。

超聲波液位計(料位、液位)計中英文顯示, 自由切換, 人性化操作界面, 普通技術工人即可安裝操作，是一種非接觸式、高可靠性、高性價比、易安裝維護的物位測量?jī)x器。它不必接觸介質就能滿足大部分物位測量要求，他是我們公司經過多年努力開發，擁有自主產權的新一代超聲波物位儀。發射超聲波換能器發射出的超聲脈沖，通過傳播媒質傳播到被測物面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲波脈沖從發射到接收在傳聲媒質中傳播的時間；再根據傳聲媒質中的聲速，就可以算得從換能器到物面的距離，從而確定物位。

產品優勢

1> 采用物理全封閉探頭：一體鑄造無縫隙探頭，使用壽命提高1-2年

 2> 獨特探頭設計，最大能夠耐受16公斤壓力環境

 3> 先進回波跟蹤算法：能在嘈雜的電、聲噪聲中有效捕捉真實回波

 4> 多種補償模式：內置溫度補償，帶溫度提示，聲速校正模式

 5> 點陣式液晶，中英文菜單：使調試和應用變得更為容易，可以顯示多種圖形

 6> 靈活的測量模式：物位和距離兩種測量模式，可以靈活設置參考位置

 7> 可編程繼電器輸出：繼電器可編程，每個繼電器可以設置成高位、低位報警貨關閉

應用范圍

 超聲波水位計，超聲波物位計可非接觸式測量液體的高度，為工業的自動化運行，提供實時的液位數據。
 本儀表包含多項專利技術，具有安全、清潔、穩定可靠、安裝維護方便等特點，適用于有酸、堿、鹽、防腐等環境，應用于石油化工、市政工程、水利水文、環保、食品等行業，測量水或者其他液體的高度。

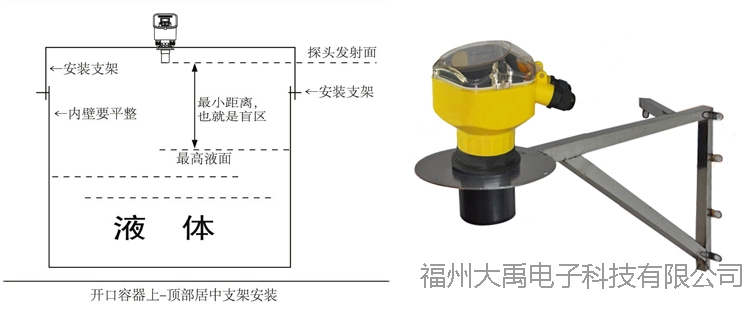

安裝指南

1> 選擇量程

 如果測量液體，可以按照標準量程選型。如果是測量固體(請事先咨詢廠家技術人員)，最少需要將量程加大，如果是松軟的物體(比如面粉,棉花,海綿)，將不能使用。如果測量液體有覆蓋面打的氣泡，也要加大量程，氣泡厚度超過5cm，將不推薦使用。

 2> 選擇探頭材料，主要看環境是否有腐蝕性

 一般的弱酸弱堿環境可以用普通探頭，腐蝕性強的，要用防腐探頭。強酸堿的場合，我們還要考慮是否會形成霧氣，會造成霧氣的場合，還要要求加大量程使用。

請注意，盡量使探頭的軸線垂直于介質表面，并且避免在波束角內有任何裝置，比如：管道和支架等。

選型需要知道的參數

1> 被測量的介質類型(液體還是固體，具體名稱：清水、污水、泥漿、汽油、柴油、甲苯、二氧化硫等)如果是液體：液面是否有蒸汽、霧氣、泡沫、波浪、攪拌、漂浮物；如果是固體：是否有粉塵。

2> 介質的最低～最高溫度，最低～最大壓力。

3> 介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。

4> 是否需要防爆,防腐.

5> 測量范圍是幾米，要求盲區是多少。

6> 工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等

7> 工作電壓：24VDC還是220VAC

8> 輸出信號：4～20mA電流 485通信輸出 繼電器輸出

9> 設備形式：分體式還是一體式
